Gid transfòmatè 3-faz: Ki jan li fonksyone, koneksyon, ak ki jan yo chwazi
A 3-faz transfòmatè(souvan rechèch kòm "3 transfòmatè") etap vòltaj monte oswa desann nan twa-sistèm pouvwa faz yo itilize nan toutbilding komèsyal, plant endistriyèl, sant done, ak enfrastrikti. Li kapab yonsèl inite entegreoswayon bank twa transfòmatè sèl-fazkonekte pou fòme yon sistèm twa-faz.
Gid sa a eksplike kisa yon transfòmatè 3-faz ye, kijan li fonksyone nan yon wo nivo, koneksyon ki pi komen yo (Delta-Wye, Wye-Delta, Delta-Delta, Wye-Wye), diferans pratik ki genyen ant yon inite twa-faz ak yon bank transfòmatè, espesifikasyon kle pou achte, konsiderasyon debaz gwosè, aplikasyon tipik, ak estanda. Sèvi ak li pou etwat opsyon anvan ou mande yon quote oswa pale ak yon enjenyè.

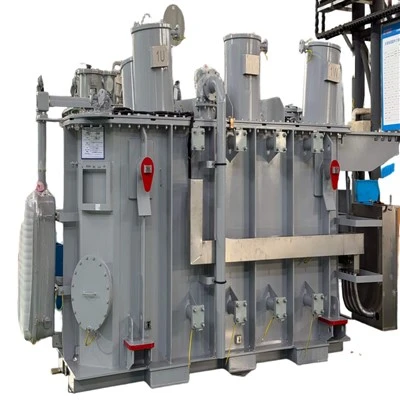

Ki sa ki se yon transfòmatè 3-faz?
Yon transfòmatè 3-faz transfere pouvwa elektrik ant diferan nivo vòltaj nan yon sistèm twa faz pandan l ap kenbe120 degrefaz relasyon ant twa pye yo. Li konsiste de likidasyon prensipal ak segondè mayetik makonnen atravè yon nwayo pataje oswa miltifaz.
Li parèt nan de fòm komen:
Yon sèl inite twa-faz ak tout bobin ak nwayo nan yon sèl patiraj.
Yon bank twa transfòmatè sèl-faz ki gen tèminal yo konekte pou kreye yon sistèm ekivalan twa-faz.
Tou de delivre twa-faz pouvwa; chwa a depann de anprint, pri, bezwen redondance, kontrent anbake, ak preferans antretyen.
Ki jan yon transfòmatè 3-faz travay? (Eksplikasyon Senp)
Transfè pouvwa depann souendiksyon elektwomayetik. Altène
aktyèl nan likidasyon prensipal yo kreye yon chanjman mayetik flux nan nwayo a.
Flux sa a pwovoke vòltaj nan likidasyon segondè yo. Rapò a vire ant prensipal ak segondè detèmine transfòmasyon vòltaj la (etap-moute oswa etap-desann).
In a balanced three-phase system the three phase currents and voltages are equal in magnitude and displaced by 120 electrical degrees. A properly designed 3-phase transformer preserves this balance while changing voltage levels. Efficiency is typically high (often >98% nan chaj plen pou inite modèn), limite sitou papèt kwiv, pèt nwayo, ak pèt ki pèdi.
Koneksyon komen 3-faz transfòmatè
Kalite koneksyon detèmine si anetki disponib, ki janzewo-kouran sekanskonpòte, ak konvnab pou chaj diferan. Seleksyon se sistèm- ak aplikasyon-depandan-konsilte yon enjenyè kalifye pou konsepsyon final la.
| Koneksyon | Disponib net? | Itilizasyon tipik | Avantaj / Dezavantaj (Nivo-wo) |
|---|---|---|---|
| Delta–Wye (Δ–Y) | Wi (segondè) | Etap-desann nan 208Y/120 oswa 480Y/277; bilding komèsyal, ekleraj/HVAC | Bay referans net ak tè; komen ak versatile. Segondè net itil pou chaj sèl-faz yo. |
| Wye–Delta (Y–Δ) | Prensipal sèlman | Etap-monte; sèten motè oswa chaj endistriyèl | Kapab jere kèk kondisyon dezekilib; pa gen netral segondè. |
| Delta–Delta (Δ–Δ) | Non | Pwosesis endistriyèl; kontinwite nan sèten kondisyon faz ouvè- | Pa gen net; ka kontinye opere (nan kapasite redwi) si yon likidasyon echwe nan kèk konfigirasyon. |
| Wye–Wye (Y–Y) | Tou de bò yo | Ka espesyalize kote netral yo mande sou tou de bò yo | Mwens komen; mande atansyon atè ak konsiderasyon zewo-sekans pou evite kouran sikile oswa risk ferroresonance. |
Delta–Wye (Δ–Y)
Konfigirasyon ki pi souvan pou etap komèsyal ak lejè-endistriyèl-
desann sèvis. Delta prensipal elimine nesesite pou yon net prensipal; segondè wye founi yon net ki estab pou120 Voswa277 Vyon sèl-chaj faz ak fasilite baz.
Wye–Delta (Y–Δ)
Souvan yo itilize lè monte vòltaj oswa manje chaj ki pa mande pou yon net segondè. Neutral prensipal la ka chita.
Delta–Delta (Δ–Δ)
Pi pito nan kèk anviwònman endistriyèl pwosesis kontinyèl. Absans yon net senplifye sèten desen; konfigirasyon an ka tolere yon likidasyon louvri nan ka limite pandan y ap rete operasyonèl nan kapasite redwi.
Wye–Wye (Y–Y)
Yo itilize mwens souvan akòz baz ak konpòtman sekans Harmony/zewo{0}}. Lè yo ap travay, tou de netral yo tipikman chita epi yo ka mande lòt alèjman.
Chwa koneksyon afekte baz, kontribisyon aktyèl fay, ak pèfòmans Harmony. Toujou verifye kont espesifikasyon pwojè yo ak kòd lokal yo. Pale ak yon enjenyè anvan finalize.
3 transfòmatè sèl-faz kont 1 transfòmatè twa-faz
| Faktè | Single inite 3-faz | Bank nan twa inite sèl-faz |
|---|---|---|
| Anprint / Pwa | Anjeneral plis kontra enfòmèl ant | Pi gwo anprint jeneral |
| Efikasite | Souvan yon ti kras pi wo (nwayo pataje) | Konparab; twa nwayo separe |
| Premye Pri | Anjeneral pi ba pou kVA ekivalan | Ka pi wo, espesyalman nan pi gwo gwosè |
| Antretyen / Ranplasman | Tout inite ki afekte pa echèk | Yon faz ka ranplase poukont li |
| Shipping & Manyen | Pake sèl; ka bezwen leve espesyal | Pi fasil pou deplase inite endividyèl ki pi piti yo |
| Redondans / Operasyon Pasyèl | Panne konplè sou echèk | Posib kontinye (redwi) operasyon si yon inite echwe (ak bon chanjman) |
| Enstalasyon fleksibilite | Konfigirasyon fiks | Plis opsyon pou enstalasyon etap oswa ekspansyon nan lavni |
Yon sèl twa faz-inite anjeneral pi pito pou nouvo enstalasyon kote espas, efikasite, ak premye pri domine. Yon bank twa inite sèl-faz kapab avantaje pou pwojè ranplasman, aksè teknik limite, oswa aplikasyon ki bezwen yon pati nan redondance.
Espesifikasyon kle lè w ap achte yon transfòmatè 3-faz
Espesifye oswa konfime paramèt sa yo lè w ap mande yon quote:
Rating kVA- kapasite kontinyèl (ak maj apwopriye).
Prensipal ak segondè vòltaj - e.g., 480 V Δ – 208Y/120 V.
Frekans- 60 Hz (Amerik di Nò) oswa 50 Hz.
Enpedans (%Z)- afekte defo aktyèl ak vòltaj regilasyon.
Klas izolasyon ak ogmantasyon tanperati- pa egzanp, ogmantasyon 150 degre / klas 220 degre.
Refwadisman- AN (lè natirèl), AF (lè fòse), oswa likid-ekivalan ranpli.
Nivo son- enpòtan pou bilding ki okipe yo.
Tap- tipikman ±2 × 2.5% oswa menm jan an pou ajisteman vòltaj.
Patiraj- NEMA 1 (andedan), 3R (deyò), 12 (pousyè-sere), oswa ekivalan IEC IP.
Materyèl likidasyon- kwiv oswa aliminyòm.
Efikasite- DOE 2016 (US) oswa egzijans IEC Ekodesign ki aplikab yo.
Karakteristik espesyal- K-evalyasyon faktè pou chaj ki pa lineyè, plak pwotèj elektwostatik, konsepsyon ki ba, elatriye.
Ki jan yo gwosè yon transfòmatè 3-faz
Kalkile oswa mezire chaj total konekte an kVA (oswa kW ak faktè pouvwa).
Aplike faktè divèsite ak demann jan sa apwopriye pou etablisman an.
Ajoute maj pou kwasans nan lavni (souvan 20-25% oswa plis).
Kontab pou kouran motè demaraj/inrush ak Harmony-pwodwi chaj (VFD,Sistèm UPS, chofè ki ap dirije). Chaj ki pa lineyè yo ka mande yonK-ratedoswa inite gqo.
Egzanp ilistratif sèlman(pwojè-kalkil espesifik obligatwa): Yon etablisman ki gen apeprè 60 kVA chaj kontinyèl ak demaraj motè modere ka chwazi yon inite 75 kVA. Dimansyon final la dwe swiv kòd ki aplikab yo, direktiv manifakti yo, ak jijman jeni.
Aplikasyon tipik
Bilding komèsyal yo- distribisyon nan ekleraj, HVAC, ak panno resipyan (souvan 480–208Y/120 V).
Plant endistriyèl yo- chaj motè, ekipman pwosesis, ak distribisyon plant yo.
Sant done yo- Antre/sòti UPS,PDU rezèv; atansyon aamonikak K-faktè.
Enfrastrikti renouvlab ak EV- monte-oswa desann-nan sit solè, batri, oswa kote ki chaje (kote sa aplikab).
Enstitisyonèl ak swen sante- distribisyon pouvwa serye ak kondisyon strik baz ak izolasyon.
Estanda ak Konfòmite (depandan rejyon an)
Amerik di Nò: IEEE / ANSI C57 seri, NEMA, UL oswa CSA lis, règ efikasite DOE (DOE 2016 pou anpil inite sèk-).
Entènasyonal: IEC 60076 seri, estanda EN, kondisyon efikasite Ecodesign.
Konfime adopsyon kòd lokal yo, règ entèkoneksyon sèvis piblik yo, ak nenpòt espesifikasyon pwojè-(sismik, altitid, tanperati anbyen).
FAQ
Ki sa "3 transfòmatè" anjeneral vle di?Pifò rechèch refere a yon transfòmatè 3-faz. Li ka vle di tou yon bank twa sèl-transfòmatè faz ki konekte pou sèvis twa faz.
Ki sa ki pi komen 3-faz transfòmatè koneksyon an?Delta–Wye (Δ–Y) pou sèvis komèsyal etap-desann ki bezwen yon net segondè.
Èske yon transfòmatè delta-wye bay yon net?Wi - sou bò segondè (wye).
Èske mwen ka itilize twa transfòmatè sèl-faz pou fè 3-faz?Wi. Bon entèkoneksyon kreye yon bank fonksyonèl twa faz.
Ki pi bon mache: bank transfòmatè oswa yon sèl transfòmatè 3-faz?Yon sèl inite twa-faz se nòmalman pi ba premye pri pou menm kVA a, menm si sit-faktè espesifik (livman, enstalasyon, redondance) ka chanje pri total de posesyon an.
Kouman pou mwen kalkile kVA pou yon chaj 3-faz?kVA=(√3 × V_line × I_line) / 1000. Sòm chaj yo ak anpil atansyon epi aplike faktè demann/divèsite.
Èske transfòmatè 3-faz travay ak chaj VFD/UPS?Wi, men chay ki pa lineyè pwodui amonik. Espesifye inite k-faktè ki gen klasman oswa yon fason ki twò gwo epi konsidere filtraj oswa alèjman.
Ki sa ki se enpedans transfòmatè ak poukisa li enpòtan?%Z endike gout vòltaj anba chaj ak limite aktyèl fay ki disponib. Li enfliyanse kowòdinasyon pwoteksyon ak règleman vòltaj.
Èske yon inite sèk-oswa likid-plen pi bon?Kalite -sèk (rezin jete oswa vantile) komen andedan kay la epi kote pwoblèm dife egziste. Inite ki ranpli-likid yo souvan sèvi deyò oswa aplikasyon kVA ki pi wo-. Chwa depann sou kote, anviwònman, ak kòd.
Èske mwen bezwen yon net?Si yon sèl-chaj faz oswa sistèm ki gen baz yo prezan sou segondè a, yon segondè Wye (bay yon net) anjeneral obligatwa.
Mande yon sitasyon / Jwenn èd pou chwazi
Pare pou presize yon inite oswa konpare opsyon? Bay sa ki annapre yo pou yon sitasyon pi rapid, pi egzak:
KVA obligatwa
Vòltaj prensipal ak segondè (ak koneksyon si yo konnen)
Net obligatwa?
Kote andedan oswa deyò + Rating patiraj pi pito
Frekans (50/60 Hz)
Nenpòt enpedans, altitid, oswa kontrent anbyen
Chaj ki pa lineyè (VFD, UPS, elatriye)
Kondisyon efikasite oswa lis
Kantite ak tan plon vle
Jwenn yon sitasyon transfòmatè 3-fazoswaPale ak yon enjenyèsi ou pa sèten sou koneksyon, gwosè, oswa detay aplikasyon an. Seleksyon final la ak enstalasyon dwe fèt pa pwofesyonèl kalifye an akò ak kòd aplikab ak enstriksyon manifakti.
